第一章 单元测试
1、单选题：
十六进制数(7C)16转换为等值的十进制、二进制和八进制数分别为（ ）。
选项：
A:(124)10 (1111100)2 (174)8
B:(123)10 (1111101)2 (174)8
C:(123)10 (1111100)2 (173)8
D:(124)10 (1111100)2 (173)8
答案: 【(124)10 (1111100)2 (174)8】
2、单选题：
最小项A′BC′D的逻辑相邻最小项是（ ）。
选项：
A:AB′CD
B:ABCD′
C:A′BCD
D:A′BCD′
答案: 【A′BCD 】
3、单选题：
已知下面的真值表，写出逻辑函数式为（ ）。
选项：
A:Y=A′B′+AB
B:Y=AB+A′B
C:Y=A′B+AB
D:Y=A′B+AB′
答案: 【Y=A′B+AB′ 】
4、判断题：
因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。 （ ）
选项：
A:对
B:错
答案: 【错】
5、单选题：
4个不同进制的数376.125D、567.1O、110000000B、17A.2H,按大小排列的次序为
选项：
A:376.125D>567.1O>110000000B>17A.2H
B:110000000B>17A.2H>376.125D>576.1O
C:17A.2H>110000000B>576.1O>376.125D
D:567.1O>110000000B>17A.2H>376.125D
答案: 【110000000B>17A.2H>376.125D>576.1O】
6、单选题：
示波器测得的波形如图所示，以下哪个真值表符合该波形
选项：
A:
B:
C:
D:
答案: 【
】
7、单选题：
示波器测得的波形如图所示，以下哪个函数式符合该波形
选项：
A:F=(A+B)’
B: F=AB
C:F=(AB)’
D:F=A+B
答案: 【 F=AB 】
Y(A,B,C,D)=∑m(2,3,7,8,11,14)+ ∑d(0,5,10,15)
选项：
A:
Y=CD+B’C’D’+ACD’+A’B’C
B:
Y=CD+CD’+A’B’C
C:
Y=CD+B’D’+AC
D:
Y=CD+ACD’+A’B’C+ AB’C
答案: 【
Y=CD+B’D’+AC
】
9、多选题：
已知逻辑函数F=AC+BC’+A’B，以下叙述正确的有
选项：
A:逻辑函数的最简与或式为F=AC+B
B:逻辑函数的最简与或式为F=AC+A’B
C:逻辑函数的反函数表达式为F’=(A’+C’)∙(B’+C)∙(A+B’)
D:逻辑函数的与非式为 F=((AC) ‘ (BC’) ‘ (A’B) ‘) ‘
答案: 【逻辑函数的最简与或式为F=AC+B;逻辑函数的反函数表达式为F’=(A’+C’)∙(B’+C)∙(A+B’);逻辑函数的与非式为 F=((AC) ‘ (BC’) ‘ (A’B) ‘) ‘ 】
10、多选题：
逻辑函数Y=A’B’C’D+A’BD’+ACD+AB’，其最小项之和的形式正确的是
选项：
A:
Y=m1+m4+m6+m8+m9+m10+m11+m15
B:Y=∑(1,4,6,8,9,10,11,15)
C:Y=A’B’C’D+A’BC’D’+ A’BCD’+AB’CD+ABCD+ AB’CD’+ AB’C’D+ AB’C’D’
D: Y=A’B’C’D+A’BC’D’+ A’BCD’+AB’CD+ABCD + AB’C’D+ AB’C’D’
答案: 【
Y=m1+m4+m6+m8+m9+m10+m11+m15
;Y=∑(1,4,6,8,9,10,11,15)
;Y=A’B’C’D+A’BC’D’+ A’BCD’+AB’CD+ABCD+ AB’CD’+ AB’C’D+ AB’C’D’】
第二章 单元测试
1、判断题：
组合逻辑电路通常由门电路和寄存器组合而成。（ ）
选项：
A:对
B:错
答案: 【错】
2、单选题：
对以下电路，逻辑功能描述正确的是（ ）。
选项：
A:A=0时，Y=B；A=1时，Y=B′
B:A=0时，Y=B′；A=1时，Y=B′
C:A=0时，Y=B；A=1时，Y=B
D: A=0时，Y=B′；A=1时，Y=B
答案: 【A=0时，Y=B；A=1时，Y=B′】
3、单选题：
TTL电路在正逻辑系统中，以下各种输入（ ）相当于输入逻辑“0”。
选项：
A:通过电阻3.2kΩ接电源
B:悬空
C:通过电阻3.2kΩ接地
D:通过电阻200Ω接地
答案: 【通过电阻200Ω接地】
4、单选题：
以下哪个逻辑函数式能表示下面的电路（ ）。
选项：
A:((AB) · (BC))′
B:(AB)+(BC)
C:((AB)+(BC))′
D:(AB) · (BC)
答案: 【(AB)+(BC) 】
5、单选题：
下图由74LS00构成的实验连线图，实现的逻辑功能是
选项：
A:Y=A+B
B:Y=(AB)′
C:Y=(A+B)′
D:Y=AB
答案: 【Y=(AB)′ 】
6、多选题：
CMOS数字集成电路与TTL数字集成电路相比，以下哪些是CMOS电路的优点
选项：
A:电源范围宽
B:微功耗
C:抗干扰能力强
D:高速度
答案: 【电源范围宽;微功耗;抗干扰能力强】
7、单选题：
图中G1和G2为三态门，G3为TTL或非门。若取R=100kΩ,则F=（ ）；而当R=100Ω时，F=（ ）。
选项：
A: 0 (A′X′+B′X) ′
B:0 B′
C: 1 A′
D: 1 (A′X′+B′X) ′
答案: 【 0 (A′X′+B′X) ′】
8、单选题：
电路为CMOS门电路，要想使F=A′，选择正确答案。
选项：
A:正确，正确，正确，错误
B:正确，错误，错误，错误
C:
错误，错误，错误，错误
D:正确，正确，错误，错误
答案: 【
错误，错误，错误，错误
】
9、多选题：
关于74LS00与74HC00的叙述以下哪些是正确的
选项：
A:它们的逻辑功能完全相同
B:它们的引脚图完全相同
C:它们的参数完全相同
D:它们一般可以替代
答案: 【它们的逻辑功能完全相同 ;它们的引脚图完全相同;它们一般可以替代】
10、单选题：
图中万用表量程为5V，内阻为20kΩ/V。当vI1接高电平3.2V时，若与非门为TTL门电路，则vI2测得的电压为（ ），若与非门为CMOS门电路，则vI2测得的电压为（ ） 。
选项：
A:3.2V，3.2V
B:0V，0V
C:1.4V，0V
D: 3.2V，0V
答案: 【1.4V，0V 】
第三章 单元测试
1、单选题：
设某函数的表达式F=A+B，假设A为高位，若用四选一数据选择器来设计，则数据端D0D1D2D3的状态是
选项：
A:1010
B:1000
C:0101
D:0111
答案: 【】
2、单选题：
对应于以下电路，描述其输出正确的是
选项：
A:Z输出为0
B:
C:
D:Z输出为1
答案: 【】
3、单选题：
半加器逻辑符号如图所示，当C=1，S=0时，A和B分别为（ ）。
选项：
A:A=1,B=0
B:A=1,B=1
C:A=0,B=0
D:A=0,B=1
答案: 【】
4、单选题：
一个8选1的数据选择器，当选择控制端A2A1A0的值为100时，输出端输出（ ）的值。
选项：
A:D4
B:D5
C:0
D:1
答案: 【】
5、单选题：
3线-8线译码器74LS138正常工作时，若A2A1A0=101,则输出为
选项：
A:Y2′为0，其余输出均为1
B:Y5′为1，其余输出均为0
C:Y5′为0，其余输出均为1
D:Y2′为1，其余输出均为0
答案: 【
6、多选题：
下面关于74LS48的描述正确的是
选项：
A:它有4个输入端，7个输出端
B:它用来驱动共阴极数码管
C:它用来驱动共阳极数码管
D:它有4个输入端，10个输出端
答案: 【
】
7、单选题：
这是一个由3线-8线译码器构成的8路数据分配器，当A2A1A0=110时，数据D=0，则输出Y′7Y′6Y′5Y′4Y′3Y′2Y′1Y′0为
选项：
A:11111111
B:10111111
C:11111101
D:01000000
答案: 【】
8、单选题：
下面由数据选择器构成的电路，其对应的输出表达式为
选项：
A:Y=A′B′C+A′BC′+AB′C′+ABC
B:Y=1
C:Y= 0
D:Y= A′B′C′+A′BC′+AB′C+ABC
答案: 【】
9、单选题：
由4位数值比较器74LS85构成的电路，其中A3A2A1A0输入的是8421BCD码，如果LED被点亮，说明输入A3A2A1A0对应的十进制数为
选项：
A:5~10
B:0~4
C:4~9
D:5~9
答案: 【】
10、多选题：
关于全加器的叙述哪些是正确的
选项：
A:
一位全加器的逻辑符号
B:一位全加器有3个输入端，3个输出端
C:
一位全加器的真值表为
D:74LS283可以实现两个4位二进制数的加法运算
答案: 【
】
第四章 单元测试
1、单选题：
用触发器设计一个27进制的计数器，至少需要（ ）个触发器。
选项：
A:6
B:5
C:7
D:4
答案: 【】
2、单选题：
欲使JK触发器按Q*=Q工作，可使JK触发器的输入端（ ）
选项：
A:J=Q,K=1
B:J=Q,K=Q′
C:J=K=1
D:J=Q′,K=Q
答案: 【】
3、单选题：
为实现将D触发器转换为T触发器，如图示的虚框内应是 （ ）。
选项：
A:与非门
B:同或门
C:异或门
D:或非门
答案: 【 】
4、单选题：
对下面电路描述正确的是（ ）。
选项：
A:这是一个四进制计数器
B:这是一个五进制计数器
C:这是异步时序逻辑电路
D:3个触发器是下降沿触发
答案: 【】
5、判断题：
触发器具有记忆功能，常用来存储二进制信息，而且一个触发器可以存储0或1两位二进制信息。
选项：
A:错
B:对
答案: 【】
6、单选题：
下图中满足Q*=1 的触发器是
选项：
A:
B:
C:
D:
答案: 【
】
7、单选题：
下面对电路的描述正确的是
选项：
A:这是一个上升沿触发的D触发器，异步置位复位端高电平有效
B:这是一个上升沿触发的RS触发器，异步置位复位端低电平有效
C:这是一个主从结构的D触发器，异步置位复位端高电平有效
D:这是一个上升沿触发的D触发器，异步置位复位端低电平有效
答案: 【】
8、单选题：
已知下图触发器电路，以下波形描述正确的是
选项：
A:
B:
C:
D:
答案: 【
】
9、多选题：

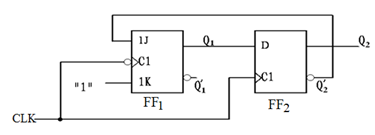

对下面电路的描述正确的有
选项：
A:FF1为CLK下降沿触发，FF2为CLK上升沿触发
B:FF1的驱动方程：J=Q2′，K=1；状态方程：Q1*= Q2Q1′
C: 这是一个同步时序逻辑电路
D:FF2的驱动方程：D=Q1；状态方程：Q2*= Q1
答案: 【
】
10、多选题：
对以下状态转换图描述正确的有
选项：
A:电路能自启动
B:有2个无效状态
C:有6个有效状态
D:有6个无效状态
答案: 【】
第五章 单元测试
1、单选题：

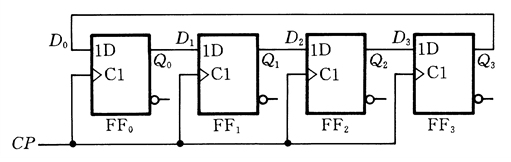

下面由4个D触发器构成的时序逻辑电路称为（ ）计数器，有效状态有（ ）个。
选项：
A:环形，2
B:扭环形，6
C:环形，4
D:扭环形， 8
答案: 【】
2、单选题：
在下列器件中，不属于时序逻辑电路的是（ ）。
选项：
A:数值加法器
B:节拍脉冲发生器
C:环形计数器
D:序列信号检测器
答案: 【】
3、单选题：
用74LS161构成120进制的计数器，需要（ ）片能够实现。
选项：
A:3
B:1
C:4
D:2
答案: 【】
4、单选题：
说明此电路利用（ ）反馈方式，实现（ ）进制计数器的功能。
选项：
A:置数法，十二
B:置零法，十五
C:置数法，十五
D:置零法，十二
答案: 【】
5、多选题：

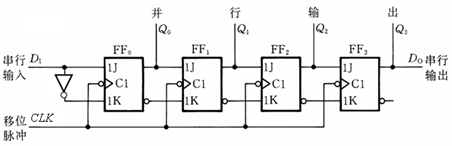

下面对电路的描述哪些是正确的
选项：
A:这是一个双向移位寄存器
B:这是一个单向移位寄存器
C:电路可以实现串行输入并行输出
D:电路可以实现串行输入串行输出
答案: 【】
6、多选题：
这是由4个JK触发器构成的时序逻辑电路，下面的叙述正确的有
选项：
A:这是一个异步时序逻辑电路
B:这是一个同步时序逻辑电路
C:驱动方程J0=K0=1，J1=K1=Q0，J2=K2=Q0 Q1，J3=K3=Q0 Q1 Q2
D:4个JK触发器均构成了T触发器
答案: 【】
7、多选题：

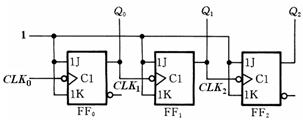

由3个JK触发器构成的时序逻辑电路如下图，下面关于电路的描述正确的有
选项：
A:3个JK触发器均是下降沿触发，因此是主从结构的触发器
B:这是一个异步时序逻辑电路
C:3个JK触发器均构成了T′ 触发器，所以都满足Q*=Q′
D:这是一个同步时序逻辑电路
答案: 【 】
8、判断题：
如果利用74LS160实现六进制计数器，需要6个有效状态，因此采取置零法时，RD′=(Q2Q0) ′
选项：
A:错
B:对
答案: 【】
9、多选题：

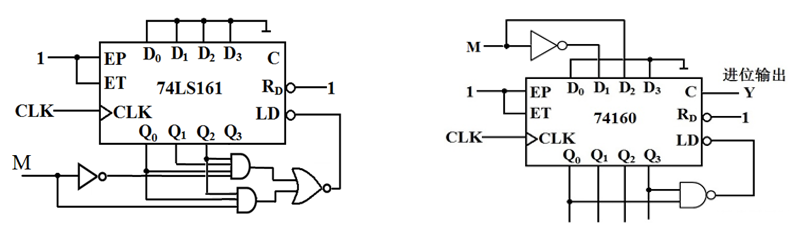

比较以下两个电路，叙述正确的有
选项：
A:左侧电路可以实现：M=1时，构成六进制计数器；M=0时，构成八进制计数器
B:两个电路都可以实现：M=1时，构成六进制计数器；M=0时，构成八进制计数器
C:两个电路都可以构成可变进制计数器
D:右侧电路可以实现：M=1时，构成六进制计数器；M=0时，构成八进制计数器
答案: 【】
10、单选题：
由4位二进制加法计数器74LS161和8选1数据选择器74LS151构成的序列信号发生器如图，CLK输入8个时钟信号，Y依次输出
选项：
A:01101010
B:11101000
C:不能确定
D:00010111
答案: 【】
第六章 单元测试
1、单选题：
多谐振荡器可产生（ ）。
选项：
A:锯齿波
B:三角波
C:矩形脉冲
D:正弦波
答案: 【
2、单选题：
用555定时器构成单稳态触发器其输出脉宽为（ ）
选项：
A:1.4RC
B:0.7RC
C:1.1RC
D: 1.8RC
答案: 【】
3、单选题：
用555定时器组成施密特触发器，当输入控制UCO外接10V电压时，回差电压为（ ）
选项：
A:10V
B:5V
C:3.33V
D:6.66V
答案: 【 】
4、单选题：
施密特触发器有（ ）个稳定状态，多谐振荡器有（ ）个稳定状态，单稳态触发器有（ ）个稳定状态。
选项：
A:1、2 、3
B:2、1、0
C:0、1、2
D:2、0、1
答案: 【】
5、判断题：
矩形波的占空比一定为50%。
选项：
A:错
B:对
答案: 【】
6、多选题：
下图是555定时器的引脚图，以下叙述正确的有
选项：
A:4管脚为直接清零端，高电平有效
B:5管脚为控制电压输入端，可以通过0.01μF 电容接地
C:5管脚为控制电压输入端，必须接电源
D:4管脚为直接清零端，低电平有效
答案: 【 】
7、判断题：
55定时器内部有3个5kΩ的电阻，当没有控制电压输入时，两个阈值电压分别为1/3Vcc和2/3Vcc。
选项：
A:对
B:错
答案: 【】
8、判断题：
欲将三角波转换为矩形波，可以利用单稳态触发器实现。
选项：
A:对
B:错
答案: 【】
9、多选题：
由555定时器构成的电路如下图，关于电路的描述正确的有
选项：
A:构成的电路是多谐振荡器
B:脉冲波形的占空比为50%
C:脉冲波形高电平时间t=0.69(R1+R2)C
D:构成的电路是单稳态触发器
答案: 【
】
10、判断题：
单稳态触发器输出的脉冲信号的宽度一定是相等的。
选项：
A:错
B:对
答案: 【】
第七章 单元测试
1、单选题：
如果模拟电压满量程VFSR为15 V，8位D/A转换器可分辨的输出最小电压为（ ）mV。
选项：
A:40
B:50
C:60
D:80
答案: 【 】
2、单选题：
A/D转换器中，常用于高精度、低速场合的是（ ）。
选项：
A:逐次比较型
B:双积分型
C:并联比较型
D:计数型
答案: 【】
3、单选题：
要把0~1V的模拟电压量化输出为3位二进制代码，若将其分为8段，并取量化电平Δ=2/15V，则量化误差为
选项：
A:3/15V
B:1/8V
C:1/15V
D:2/15V
答案: 【 】
4、单选题：
以下哪个对ADC的描述是正确的（ ）。
选项：
A:模拟信号转换成数字信号的电路
B:数字信号转换成离散信号的电路
C:模拟信号转换成离散信号的电路
D:数字信号转换成模拟信号的电路
答案: 【】
5、判断题：
D/A转换器的位数越多，转换精度越高。（ ）
选项：
A:对
B:错
答案: 【】
6、多选题：
以下哪些关于倒T型电阻网络D/A转换器的描述是正确的
选项：
A:
输出电压
B:电阻满足2nR
C:电阻只有R和2R
D:在开关状态转换时，不需要电流的建立时间
答案: 【
】
7、单选题：
如图所示的DAC0832的电路中的工作方式为
选项：
A:不能确定
B:直通方式
C:单缓冲方式
D:双缓冲方式
答案: 【】
8、多选题：
关于DAC0832的叙述哪些是正确的
选项：
A:它是8位D/A转换器，有8个数据输入端
B:它输出为电流信号，需要外接运算放大器
C:它内部的D/A转换器为倒T型电阻网络
D:它输出为电压信号，不需要外接运算放大器
答案: 【
】
9、单选题：
4位倒T形电阻网络D/A转换电路中，已知VREF=-8V，当d3d2d1d0=1000时，在输出端所产生的模拟电压值为
选项：
A:-2V
B:-4V
C:4V
D:2V
答案: 【】
10、多选题：
关于ADC0804的叙述哪些是正确的
选项：
A:有8个数据输出端
B:它是把数字信号转换为模拟信号的集成块
C:有8个数据输入端
D:它是把模拟信号转换为数字信号的集成块
答案: 【】
