第三章 单元测试

1、判断题：
在本征半导体中加入五价元素可形成N型半导体，加入三价元素可形成P型半导体。（ ）
选项：
A:对
B:错
答案: 【】

2、判断题：
稳压管电路与之串联的电阻可有可无。（ ）
选项：
A:对
B:错
答案: 【】

3、单选题：
PN结加入正偏电压后，空间电荷区将（ ）。
选项：
A:变厚
B:绝缘
C:不变
D:变薄
答案: 【】

4、单选题：
理想二极管在下列哪个条件下是正偏导通的（ ）。
选项：
A:U+=0V，U-=8V
B:U+=8V，U-=6V
C:U+=6V，U-=8V
D:U+=0V，U-=0V
答案: 【

5、单选题：
电路如图所示，设二极管D正向导通时两端的电压VD=0.7V，图中A点电位VA为（ ）。
选项：
A:-5.3V
B:5.3V
C:-6V
D:3.3V
答案: 【

6、单选题：

26、 如图所示二极管电路，设二极管导通电压UD＝0.7V，则电路的输出电压值为（ ）
选项：
A:-2V
B:2V
C:2.7V
D:0V
答案: 【

7、单选题：
如图所示的电路中，已知ui=30sinωtV，二极管的正向压降为0.7V，则输出电压的波形是（ ）。

选项：
A:

B:

C:

D:

答案: 【
】

8、单选题：
电路如图所示，稳压管为硅管，且稳定电压VZ=6V，设vi=15V，则输出电压是（ ）。

选项：
A:6V
B:0V
C:15V
D:14.3V
答案: 【】

9、单选题：
电路如图所示，稳压管为硅管，且稳定电压VZ=6V，设vi=5V，则输出电压是（ ）。

选项：
A:5V
B:0V
C:4.3V
D:6V
答案: 【

10、多选题：
稳压管可以工作的状态包括（ ）。
选项：
A:放大
B:反向击穿
C:反偏
D:正偏
答案: 【】

第四章 单元测试

1、判断题：
UGS＝0V时，N沟道增强型MOSFET能够工作在恒流区。（ ）
选项：
A:错
B:对
答案: 】

2、判断题：
P沟道增强型MOSFET中，UGS应加负极性的电压才能工作在饱和区。（ ）
选项：
A:错
B:对
答案: 【】

3、判断题：
场效应管属于电流控制型器件。（ ）
选项：
A:对
B:错
答案: 【】

4、单选题：
下列对场效应管的描述中，不正确的是 （ ）
选项：
A:场效应管的两种主要类型是MOSFET和JFET
B:场效应管工作时多子、少子均参与导电
C:场效应管可以构成共源、共栅、共漏这几种基本类型的放大器
D:场效应管具有输入电阻高，热稳定性好等优点
答案: 【】

5、单选题：
如图所示的场效应管转移特性曲线属于哪种类型场效应管。（ ）

选项：
A:N沟道耗尽型
B:P沟道耗尽型
C:N沟道增强型
D:P沟道增强型
答案: 【

6、单选题：
表征场效应管放大作用的重要参数是（ ）
选项：
A:跨导gm=ΔID/ΔUGS
B:开启电压UT
C:电流放大系数β
D:直流输入电阻RGS
答案: 【

7、单选题：
下列选项中，不属场效应管直流参数的是 （ ）
选项：
A:低频跨导gm
B:饱和漏极电流IDSS
C:夹断电压UP
D:开启电压UT
答案: 【

8、单选题：
下列选项中哪个为结型场效应管（ ）。
选项：
A:

B:

C:

D:

答案: 【

】

9、单选题：
如图所示为场效应管放大电路，已知VGG=2V，VDD=5V，VTN=1V，Kn=0.2mA/V2，Rd=12k，则场效应管工作在（ ）。

选项：
A:饱和区
B:可变电阻区
C:击穿区
D:截止区
答案: 【】

10、单选题：

如图所示放大电路，已知V_TN=1V，K_n=0.5mA/V²，l=0，V_DD=V_SS=5V， R_d=10kW， R_s=0.5kW， R_si=4kW，R_g1=150kW， R_g2=47kW，则电路电压增压约为

选项：
A:35.8
B:-35.8
C:7.1
D:-7.1
答案: 【

第五章 单元测试

1、单选题：
双极结型三极管有（ ）载流子同时参与导电。
选项：
A:2种
B:3种
C:4种
D:1种
答案: 【】

2、单选题：
三极管工作在放大状态的条件是（ ）。
选项：
A:BE结反偏、BC结正偏
B:BE结反偏、BC结反偏
C:BE结正偏、BC结反偏
D:BE结正偏、BC结正偏
答案: 【

3、单选题：

43、 测得电路中NPN型硅管的各级电位如图所示，管子的工作状态是（ ）。
选项：
A:饱和
B:放大
C:不确定
D:截止
答案: 【

4、单选题：

44、 已知BJT管子两个电极的电流如图所示，该管子的类型是（ ）。
选项：
A:增强型场效应管
B:PNP
C:耗尽型场效应管
D:NPN
答案: 【

5、单选题：
如图所示电路中VCC＝12V，RC＝3kΩ，静态管压降UCEQ＝6V；并在输出端加负载电阻RL，其阻值为3kΩ，则该电路的最大不失真输出电压有效值Uom为（ ）。

选项：
A:2V
B:3V
C:6V
D:8V
答案: 【】

6、单选题：
如图所示电路中VCC＝12V，RC＝3kΩ，静态管压降UCEQ＝6V；并在输出端加负载电阻RL，其阻值为3kΩ，当Ui＝1mV时，将Rw调到输出电压最大且刚好不失真，若此时增大输入电压，则输出电压波形将（ ）。

选项：
A:为余弦波
B:为正弦波
C:底部失真
D:顶部失真
答案: 【

7、单选题：

如图所示电路中VCC＝12V，RC＝3kΩ，静态管压降UCEQ＝6V；并在输出端加负载电阻RL，其阻值为3kΩ，若发现电路出现饱和失真，则为消除失真，可将（ ）。
选项：
A:Rc减小
B:VCC减小
C:其余选项都对
D:RW减小
答案: 【

8、单选题：
在基本放大电路的三种组态中，输入电阻最大的放大电路是（ ）。
选项：
A:共基放大电路
B:共射放大电路
C:不能确定
D:共集放大电路
答案: 【】

9、单选题：
在基本共射放大电路中，负载电阻RL减小时，输出电阻RO将（ ）。
选项：
A:减少
B:增大
C:不变
D:不能确定
答案: 【

10、单选题：
在三种基本放大电路中，输入电阻最小的放大电路是（ ）。
选项：
A:共基放大电路
B:不能确定
C:共集放大电路
D:共射放大电路
答案: 【

第六章 单元测试

1、判断题：
对于中频信号而言，放大电路中所有耦合电容和旁路电容应视为开路。（ ）
选项：
A:错
B:对
答案: 【】

2、判断题：
对于低频信号而言，放大电路中所有耦合电容和旁路电容应视为短路。（ ）
选项：
A:错
B:对
答案: 【】

3、单选题：
如图所示，该电路属于（ ）。

选项：
A:积分电路
B:RC高通电路
C:微分电路
D:RC低通电路
答案: 【

4、单选题：
如图所示，该电路属于（ ）。

选项：
A:积分电路
B:RC低通电路
C:RC高通电路
D:微分电路
答案:

5、单选题：

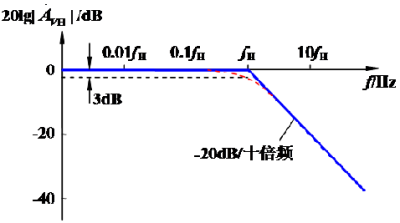

如图所示，该频率响应曲线为（ ）。
选项：
A:RC低通电路相频响应曲线
B:RC低通电路频率响应曲线
C:RC高通电路相频响应曲线
D:RC高通电路频率响应曲线
答案:

6、单选题：

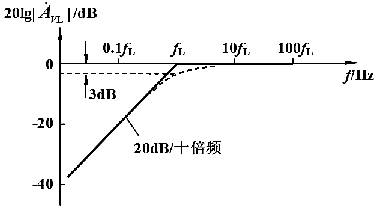

如图所示，该频率响应曲线为（ ）。
选项：
A:RC高通电路频率响应曲线
B:RC低通电路相频响应曲线
C:RC低通电路频率响应曲线
D:RC高通电路相频响应曲线
答案: 【

7、单选题：

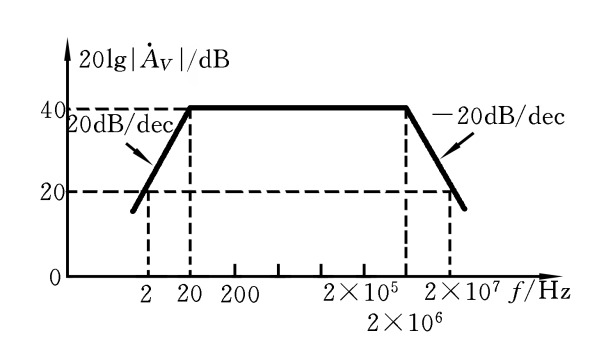

57、 某放大电路的对数幅频特性如图所示，由图可知，上下限截止频率分别是（ ）。
选项：
A:2×107Hz，2Hz
B:2×107Hz，20Hz
C:2×106Hz，20Hz
D:2×106Hz，2Hz
答案:

8、单选题：

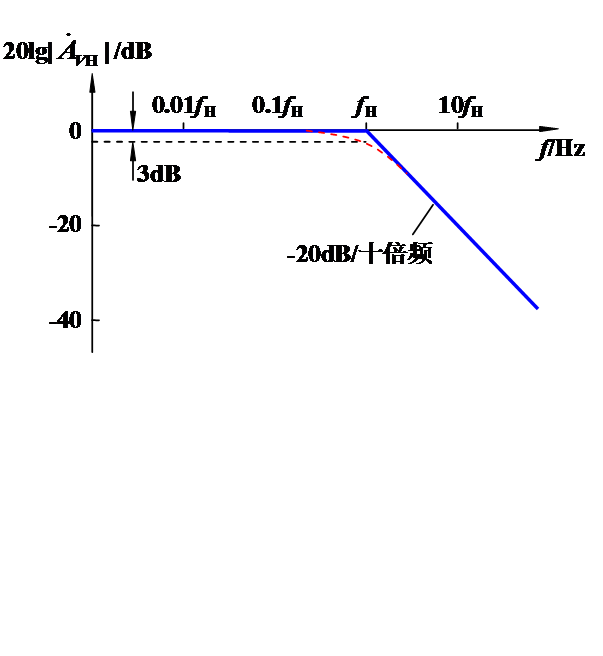

58、 如图所示，实际频率响应曲线与该频率响应曲线的最大误差为（ ）。
选项：
A:0dB
B:-3dB
C:-2dB
D:-1dB
答案: 【

9、多选题：
放大电路对不同频率信号产生不同响应的根本原因包括（ ）。
选项：
A:实际电路中的分布电容
B:电抗元件的阻抗会随信号频率的变化而变化
C:放大电路中有耦合电容、旁路电容和负载电容
D:FET或BJT的PN结电容
答案: 【】

10、多选题：

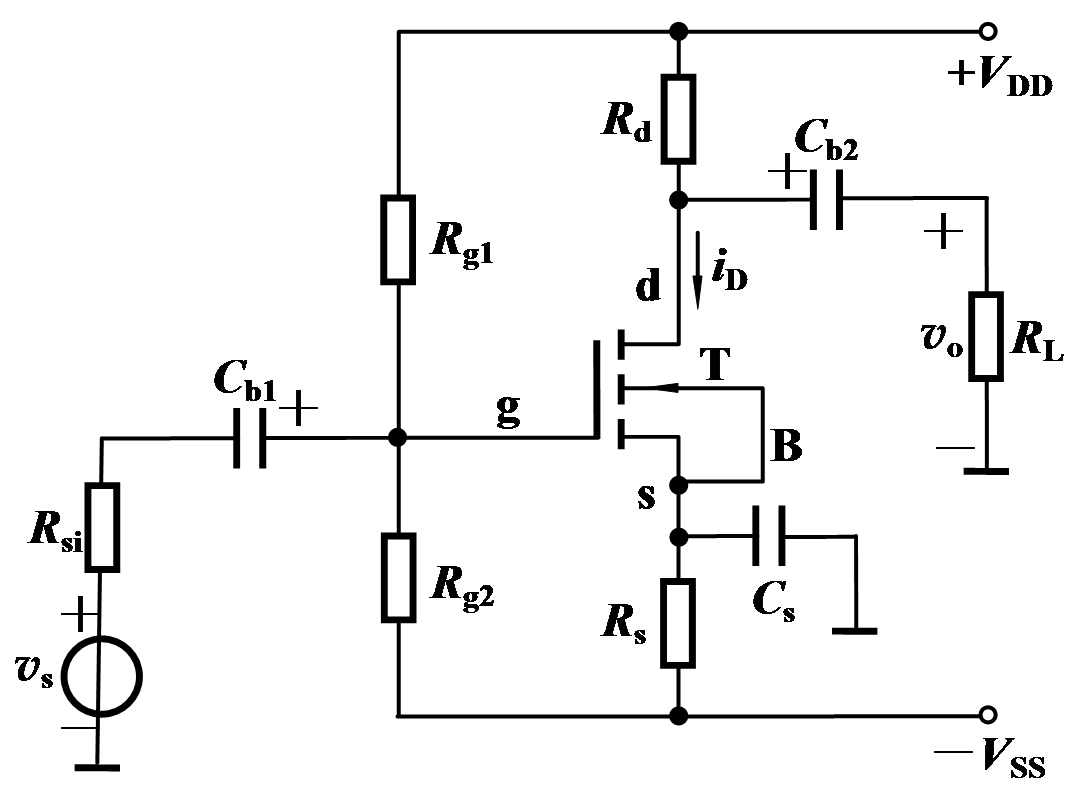

如图所示为共源极放大电路，当输入信号为较低频率的信号时，若想尽可能降低下限截止频率，可采取的措施有（ ）。

选项：
A:选择大的耦合电容Cb1
B:采用直接耦合方式
C:选择大的耦合电容Cb2
D:选择大的旁路电容Cs
答案: 【

第七章 单元测试

1、判断题：
镜像电流源属于单口网络，输出电阻很大。（ ）
选项：
A:对
B:错
答案: 【】

2、判断题：
在输入信号作用时，偏置电路改变了各放大管的动态电流。（ ）
选项：
A:对
B:错
答案: 【】

3、判断题：
在线性工作范围内的差分放大电路，只要其共模抑制比足够大，则不论是双端输出还是单端输出，其输出电压的大小均与两个输入端电压的差值成正比，而与两个输入电压本身的大小无关。 （ ）
选项：
A:错
B:对
答案: 【】

4、判断题：
对于差分放大电路，当放大差分信号时，单端输入的增益与双端输入的增益相等。 （ ）
选项：
A:错
B:对
答案: 【】

5、单选题：
放大电路产生零点漂移的主要原因是（ ）。
选项：
A:放大倍数太大
B:环境温度变化引起参数变化
C:晶体管的噪声太大
D:采用了直接耦合方式
答案:

6、单选题：
集成运放的输入级采用差分放大电路是因为可以（ ）。
选项：
A:提高输入电阻
B:克服温漂
C:稳定放大倍数
D:扩展频带
答案: 【

7、单选题：
差分放大电路用恒流源代替Re是为了（ ）。
选项：
A:提高差模输出电阻
B:提高共模抑制比
C:提高共模电压放大倍数
D:提高差模电压放大倍数
答案: 【

8、单选题：
差分放大电路的主要特点是（ ）。
选项：
A:既抑制共模信号，又抑制差模信号
B:既可放大差模信号，也可放大共模信号
C:有效地放大差模信号，强有力地抑制共模信号
D:只能放大共模信号，不能放大差模信号
答案: 【】

9、单选题：

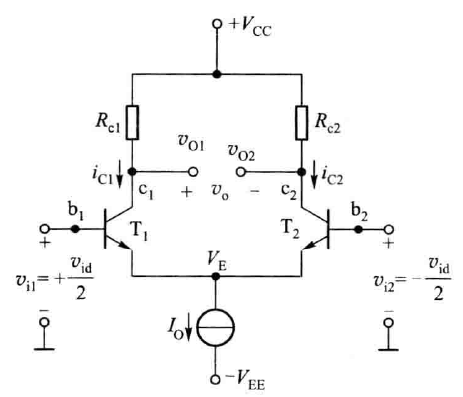

如图所示的差分放大电路中，+VCC=+10V，-VEE=-10V，IO=1mA，电流源的输出电阻ro=25kΩ，Rc1=Rc2=10kΩ，BJT的β=200，VBE=0.7V，当时，双端输出时的Avd为（ ）。

选项：
A:-93.45
B:93.45
C:186.9
D:-186.9
答案: 【

10、多选题：
关于差分放大电路，下列说法正确的是（ ）。
选项：
A:共模信号作用于两个输入端时，从两管集电极输出电压vo1-vo2=0，因此，双端输出的共模电压增益为零
B:放大电路的共模抑制比

C:在电路左右对称的条件下，若输入为差模方式，一个管子电流的增加量等于另一个管子电流的减少量
D:带负载RL时，双端输入、双端输出的差模电压增益等于单边电路的电压增益
答案: 【

第八章 单元测试

1、判断题：
直流反馈主要用于稳定放大电路的静态工作点。（ ）
选项：
A:对
B:错
答案: 【】

2、判断题：
既然电流负反馈稳定输出电流，那么必然稳定输出电压。（ ）
选项：
A:错
B:对
答案: 】

3、单选题：
对于放大电路，所谓闭环是指（ ）。
选项：
A:接入电源
B:接入负载
C:存在反馈通路
D:考虑信号源内阻
答案: 【

4、单选题：
在输入量不变的情况下，若引入反馈后（ ），则说明引入的反馈是负反馈。
选项：
A:净输入量增大
B:净输入量减小
C:输入电阻增大
D:输出量增大
答案: 【

5、单选题：
欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入的负反馈是（ ）。
选项：
A:电压并联
B:电压串联
C:电流并联
D:电流串联
答案:

6、单选题：
反馈放大电路如下图所示，该电路级间反馈的类型是（ ）。

选项：
A:电压串联负反馈
B:电流串联负反馈
C:电流并联负反馈
D:电压并联负反馈
答案:

7、单选题：
反馈放大电路如下图所示，该电路级间反馈的类型是（ ）。

选项：
A:电流并联负反馈
B:电压串联负反馈
C:电压并联负反馈
D:电流串联负反馈
答案:

8、单选题：
对于开环放大电路A，引入反馈网络F后，闭环增益的相对变化量为开环增益相对变化量的（ ）倍。
选项：
A:

B:F
C:

D:

答案:
】

9、单选题：
如图所示的电路在深度负反馈条件下，该电路的电压放大倍数为（ ）。
选项：
A:

B:

C:

D:

答案: 【
】

10、多选题：
放大电路在引入电压并联负反馈后，能够将（ ）。
选项：
A:输入电阻提高1+AF倍
B:输出电阻减小1+AF倍
C:输入电阻减小1+AF倍
D:输出电阻增加1+AF倍
答案: 【

第九章 单元测试

1、判断题：
甲类功率放大器的效率在所有功率放大器中效率最高。（ ）
选项：
A:错
B:对
答案: 【】

2、判断题：
在功率放大电路中，输出功率愈大，功放管的功耗愈大。（ ）
选项：
A:对
B:错
答案: 【】

3、单选题：
功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本不失真情况下，负载上可能获得的最大（ ）。
选项：
A:平均功率
B:交流功率
C:平均电压
D:直流功率
答案: 【】

4、单选题：
功率放大电路的转换效率是指（ ）。
选项：
A:输出功率与晶体管所消耗的功率之比
B:最大输出功率与晶体管所消耗的功率之比
C:最大输出功率与电源提供的平均功率之比
D:晶体管所消耗的功率与电源提供的平均功率之比
答案:

5、单选题：
功率放大电路与电压放大电路的区别是（ ）。
选项：
A:前者比后者电源电压高
B:前者比后者电压放大倍数数值大
C:在电源电压相同的情况下，前者比后者的最大不失真输出电压大
D:前者比后者效率高
答案: 【

6、单选题：
乙类功率放大电路容易出现的失真是（ ）。
选项：
A:截止失真
B:非线性失真
C:饱和失真
D:交越失真
答案:

7、单选题：
在乙类功放电路中，若最大输出功率为1W，则电路中功放管的最大功耗约为（ ）。
选项：
A:1W
B:0.5W
C:0.1W
D:0.2W
答案:

8、单选题：
如图所示电路中，已知VCC＝16V，RL＝4Ω，T1和T2管的饱和管压降│UCES│＝2V，输入电压足够大，则最大输出功率Pom是（ ）。

选项：
A:24.5W
B:15W
C:37.5W
D:69W
答案: 【

9、多选题：
功率放大电路要解决的主要问题包括（ ）。
选项：
A:提高电路对称性
B:输出功率尽可能大
C:功率器件散热好
D:提高效率
答案: 【】

10、多选题：
功率放大电路主要可分为哪几种类型（ ）。
选项：
A:甲乙类
B:丙类
C:甲类
D:乙类
答案: 【

第十章 单元测试

1、判断题：
正弦波振荡电路的选频网络作用是确保电路只在一个频率下满足相位平衡条件。（ ）
选项：
A:对
B:错
答案: 【】

2、判断题：
单限比较器比滞回比较器抗干扰能力强，而滞回比较器比单限比较器灵敏度高。 （ ）
选项：
A:对
B:错
答案: 【】

3、单选题：
为了避免50Hz电网电压的干扰进入放大器，应选用的滤波电路是（ ）。
选项：
A:带通
B:有源
C:带阻
D:低通
答案: 【】

4、单选题：
已知输入信号的频率为10kHz～12kHz，为了防止干扰信号的混入，应选用的滤波电路是（ ）。
选项：
A:有源
B:带阻
C:低通
D:带通
答案:

5、单选题：
正弦波振荡电路的振幅平衡条件是和相位平衡条件分别是（ ）。
选项：
A:，

B:，

C:，

D:，

答案:
】

6、单选题：
正弦波产生电路可以由下列哪个选项搭建而成（ ）。
选项：
A:正反馈放大电路和RC选频网络
B:同相输入迟滞比较器和微分电路
C:同相输入迟滞比较器和积分电路
D:负反馈放大电路和RC选频网络
答案: 【

7、单选题：
方波信号产生电路的周期由（ ）决定。
选项：
A:电源电压参数
B:集成运放的转换时间
C:RC充放电支路的元件参数
D:输出负载电阻参数
答案: 【

8、单选题：

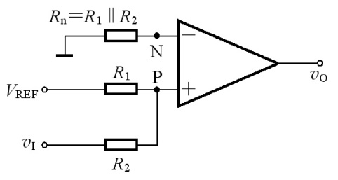

如图所示的单门限电压比较器，已知VREF=3V，R1=2KΩ，R2=4KΩ，则其门限电压VT为（ ）。
选项：
A:-6V
B:-1.5V
C:6V
D:1.5V
答案: 【】

9、多选题：
根据幅频响应的不同，除了全通滤波外，滤波电路还可分为（ ）。
选项：
A:带阻
B:低通
C:高通
D:带通
答案: 【】

10、多选题：
下列选项中关于迟滞比较器的工作状态和门限电压数量说法正确的是（ ）。
选项：
A:比较器有2个门限
B:比较器工作在线性状态
C:比较器有1个门限
D:比较器工作在非线性状态
答案: 【

第十一章 单元测试

1、判断题：
直流稳压电源是一种将电网交流电压转换为所需直流电压的变换电路。（ ）
选项：
A:对
B:错
答案: 【】

2、判断题：
整流后的电压经过电容滤波后，输出的平均电压增大了。（ ）
选项：
A:对
B:错
答案: 【】

3、单选题：
直流稳压电源中整流电路的目的是（ ）。
选项：
A:将交、直流混合量中的交流成分滤掉
B:将高频变为低频
C:提高输入阻抗
D:将交流变为直流
答案: 【

4、单选题：
直流稳压电源中滤波电路的目的是（ ）。
选项：
A:将交、直流混合量中的交流成分滤掉
B:将高频变为低频
C:提高输入阻抗
D:将交流变为直流
答案: 【

5、单选题：
整流电路如下图所示，输入电压，输出电压Uo的最大值是（ ）。
选项：
A:U
B:U/2
C:0
D:

答案: 【
】

6、单选题：

106、 如图所示为稳压电路，该电路采用的反馈类型是（ ）。
选项：
A:电压串联负反馈
B:电流串联负反馈
C:电压并联负反馈
D:电流并联负反馈
答案:

7、单选题：

107、 如图所示为稳压电路，该电路的输出电压为（ ）。
选项：
A:

B:

C:

D:

答案: 【
】

8、单选题：

108、 如图所示为稳压电路，该电路中的稳压管Dz的作用是（ ）。
选项：
A:截止
B:限流
C:电阻
D:提供基准电压VREF
答案: 【

9、多选题：
小功率直流稳压电源由哪几部分组成（ ）。
选项：
A:变压器
B:滤波电路
C:整流电路
D:稳压电路
答案: 【

10、多选题：

110、 如图所示为5V直流稳压电源的组件，下列选项中接线不正确的是（ ）。
选项：
A:6接8、11
B:5接7、9
C:1接4
D:2接3
答案: 【】
