第三章 单元测试

1、判断题：
画读组合体视图经常采用形体分析法和面形分析法。（  ）
选项：
A:对
B:错
答案: 】

2、判断题：
组合体的组合方式主要由挖切和叠加。（   ）
选项：
A:错
B:对
答案: 【】

3、判断题：
两体在表面相切处光滑过渡时，画粗实线。（  ）
选项：
A:错
B:对
答案: 【】

4、判断题：
挖切组合体主要采用形体分析法。（  ）
选项：
A:对
B:错
答案: 【】

5、判断题：
叠加组合体主要采用面形分析法。（  ）
选项：
A:错
B:对
答案: 【】

6、判断题：
读图主要是根据物体的已给视图，想象出物体空间形状。（  ）
选项：
A:对
B:错
答案: 【】

7、判断题：
找出组合体的基本形体主要用：“分线框、对投影”的方法。（ ）
选项：
A:错
B:对
答案: 【】

8、多选题：
读图应注意的问题（  ）
选项：
A:

抓住特征视图

B:

分析体表面相对位置关系

C:

确定物体形状

D:

认清图线意义

答案: 【

】

9、单选题：
面形分析法需要掌握（    ）的投影特性

选项：
A:体
B:面
C:点
D:线
答案: 【】

10、单选题：
形体确定投影的视图主要是依据（  ）
选项：
A:三等关系
B:对等关系
C:相等关系
D:斜面角度
答案: 【】

第四章 单元测试

1、单选题：
在斜轴测图中，轴向伸缩系数p=r≠q称为（  ）。

选项：
A:斜二测
B:斜等测
C:斜三测
答案: 【 】

2、判断题：
在画回转体正等轴测图时，平行坐标面的圆的正等轴测图是椭圆。
选项：
A:错
B:对
答案: 【】

3、判断题：
使用简化的轴向伸缩系数绘制的正等轴测图大小没变。
选项：
A:错
B:对
答案: 【】

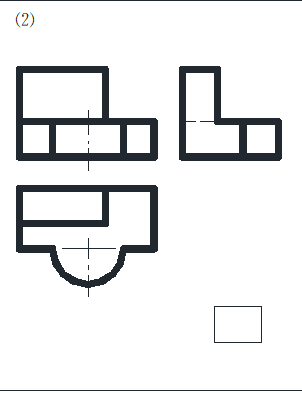

4、单选题：

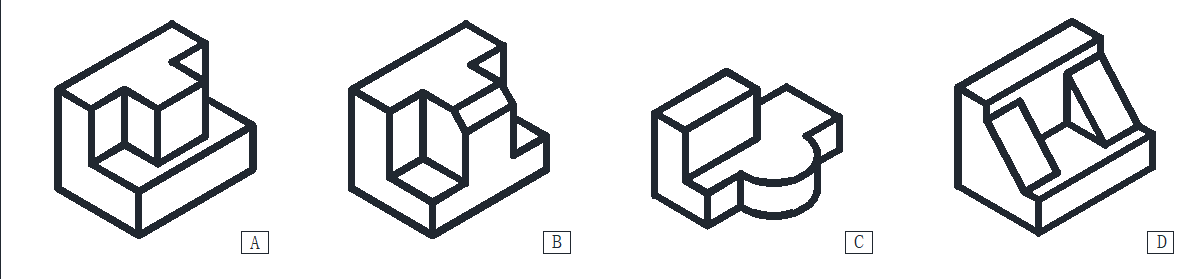

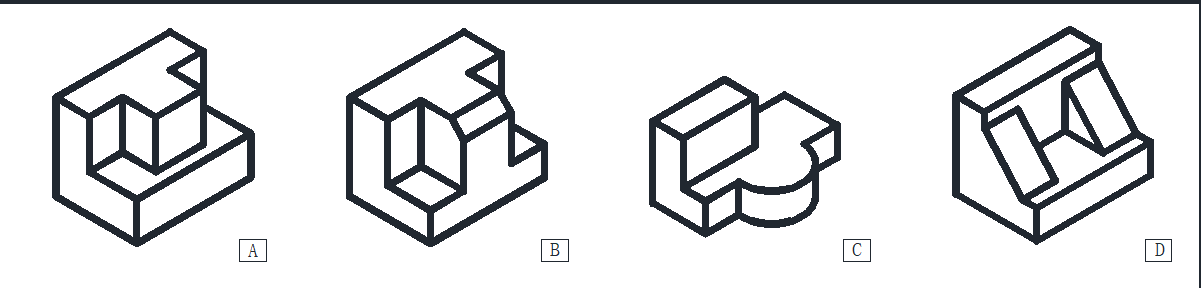

图2的轴侧图是下面哪一个？
选项：
A:B
B:A
C:D
D:C
答案: 【】

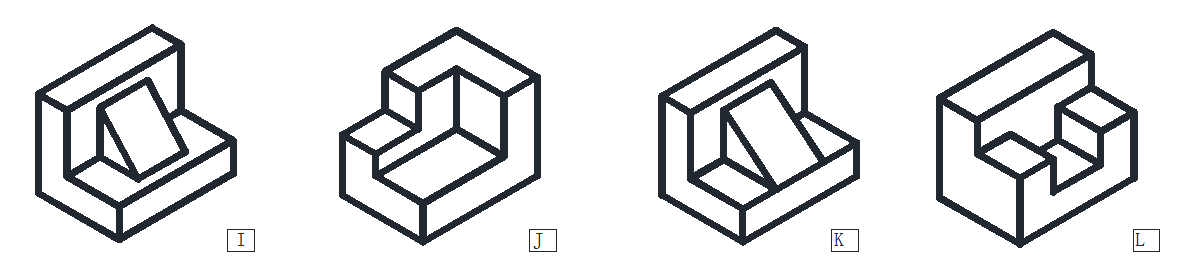

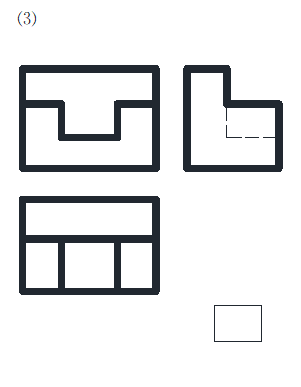

5、单选题：

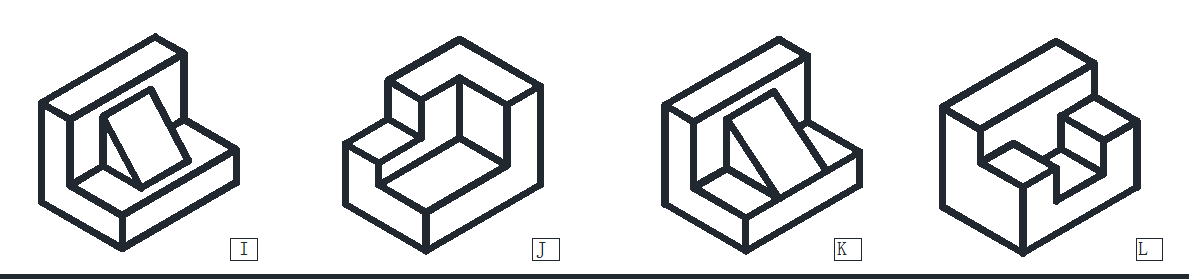

图3的轴侧图是下面哪一个？
选项：
A:L
B:I
C:K
D:J
答案: 【】

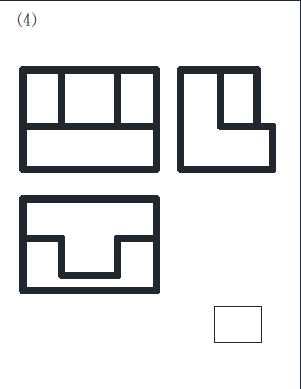

6、单选题：
图4的轴侧图是下面哪一个？
选项：
A:C
B:D
C:A
D:B
答案: 】

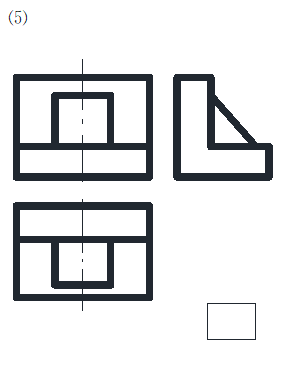

7、单选题：
图5的轴侧图是下面哪一个？
选项：
A:J
B:K
C:I
D:L
答案: 【】

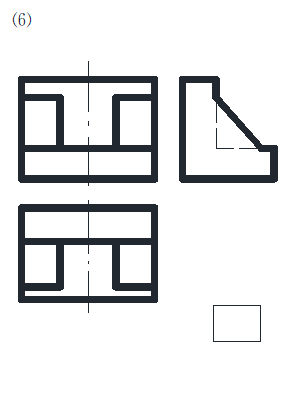

8、单选题：
图6的轴侧图是下面哪一个？
选项：
A:B
B:A
C:C
D:D
答案: 【】

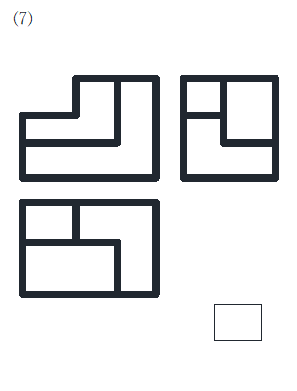

9、单选题：
图7的轴侧图是下面哪一个？
选项：
A:J
B:L
C:I
D:K
答案: 【】

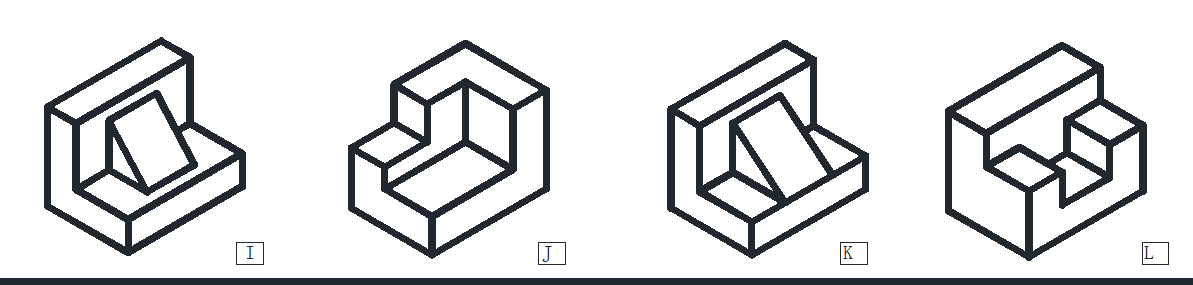

10、单选题：

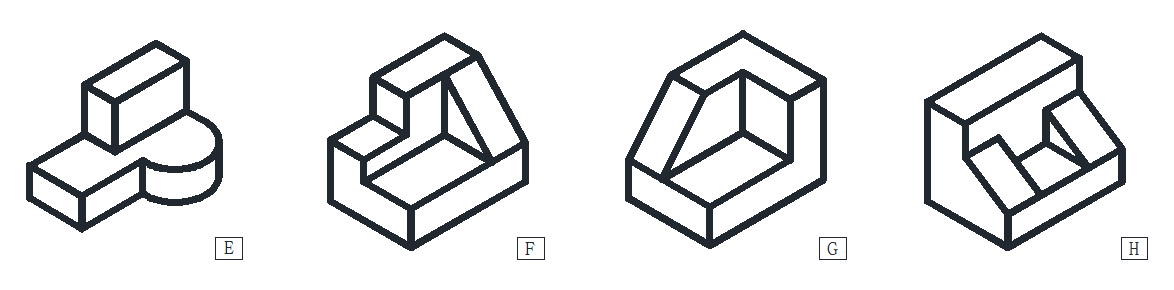

图8的轴侧图是下面哪一个？

选项：
A:F
B:E
C:G
D:H
答案: 【】

第五章 单元测试

1、判断题：

视图用来表达机件的外部结构形状，而剖视图用来表达机件的内部结构形状。

选项：
A:对
B:错
答案: 【】

2、判断题：
局部视图的断裂边界用波浪线表示，波浪线不能超出视图的轮廓线，也不能穿空而过。
选项：
A:错
B:对
答案: 【】

3、判断题：
当局部视图呈完整封闭结构时，波浪线可以省略。
选项：
A:错
B:对
答案: 【】

4、判断题：
任何机件都可以采用半剖视图表达。
选项：
A:错
B:对
答案: 【】

5、判断题：

按照剖切范围的大小，剖视图可分为全剖视图、半剖视图、局部剖视图。

选项：
A:错
B:对
答案: 【】

6、判断题：
剖切是假象的，因此某一视图取剖视后，其它视图仍应完整画出。
选项：
A:对
B:错
答案: 【】

7、判断题：
剖视图要画出剖切面切到的实体部分，剖切面后面的可见部分也要全部画出。
选项：
A:对
B:错
答案: 【】

8、判断题：
当剖切面通过由回转面形成的孔或凹坑的轴线剖切时，孔或凹坑的结构应按照剖视图绘制。

选项：
A:错
B:对
答案: 【】

9、判断题：

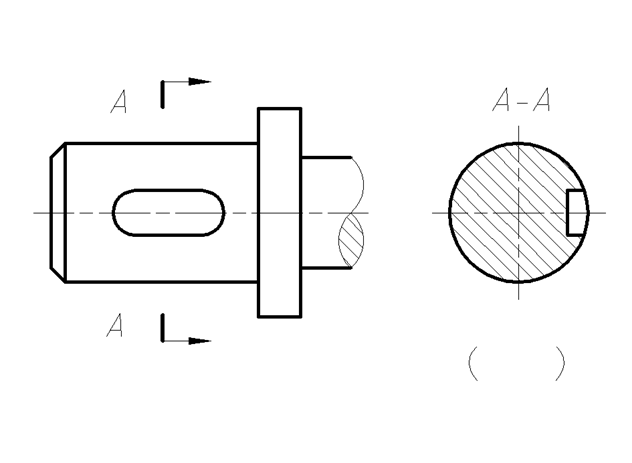

判断断面图的对错：
选项：
A:对
B:错
答案: 【】

10、单选题：

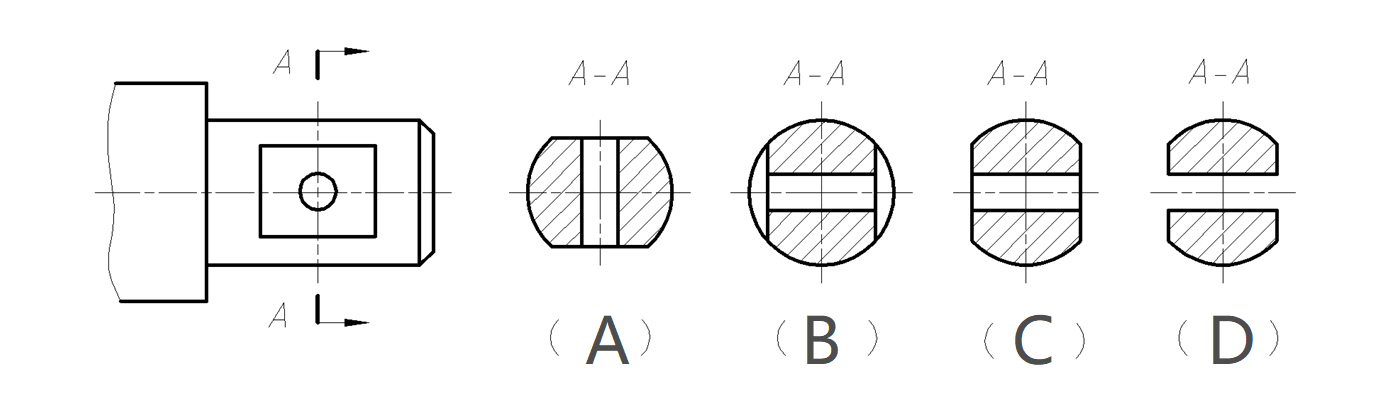

下面断面图正确的是（ ）
选项：
A:A
B:C
C:D
D:B
答案: 【】

第六章 单元测试

1、判断题：
内外螺纹可以配合使用的要求是其五要素完全相同。
选项：
A:错
B:对
答案: 【】

2、判断题：
内外螺纹旋合后的图形中，规定其旋合部分按内螺纹画法绘制。
选项：
A:对
B:错
答案: 【】

3、单选题：
在螺纹紧固件中，（ ）适用于被连接的两个零件都比较薄，载荷较大且又需要经常拆卸的地方。

选项：
A:螺柱
B:螺钉
C:螺栓
答案: 【】

4、多选题：
螺纹的基本要素主要有（  ）。

选项：
A:旋向
B:直径
C:牙型
D:螺距和导程
E:线数
答案: 【】

5、多选题：
螺纹类型按牙型不同可分为（  ）。

选项：
A:梯形螺纹
B:锯齿形螺纹
C:管螺纹
D:普通螺纹
答案: 【】

6、单选题：

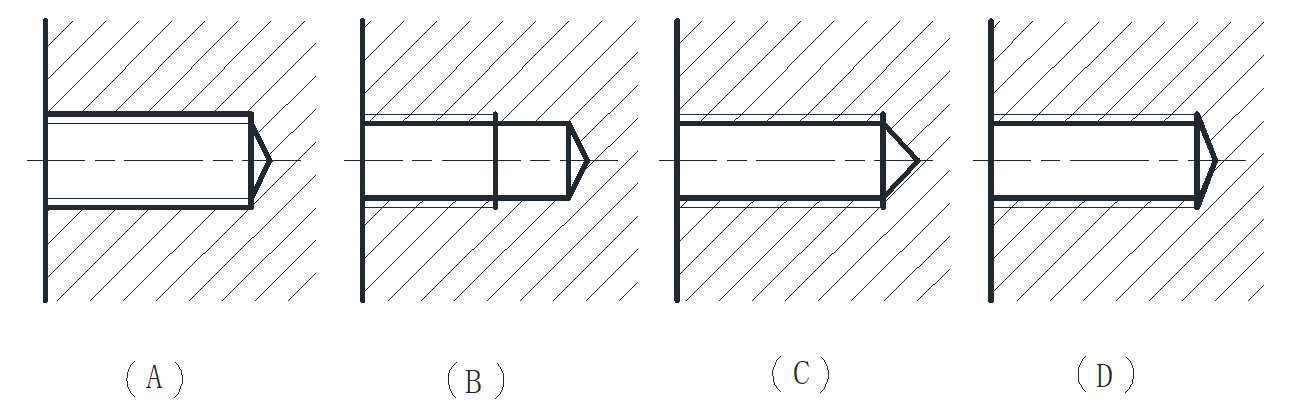

在下面螺孔的画法图中，画法正确的是（  ）。
选项：
A:B
B:D
C:C
D:A
答案: 【】

7、单选题：

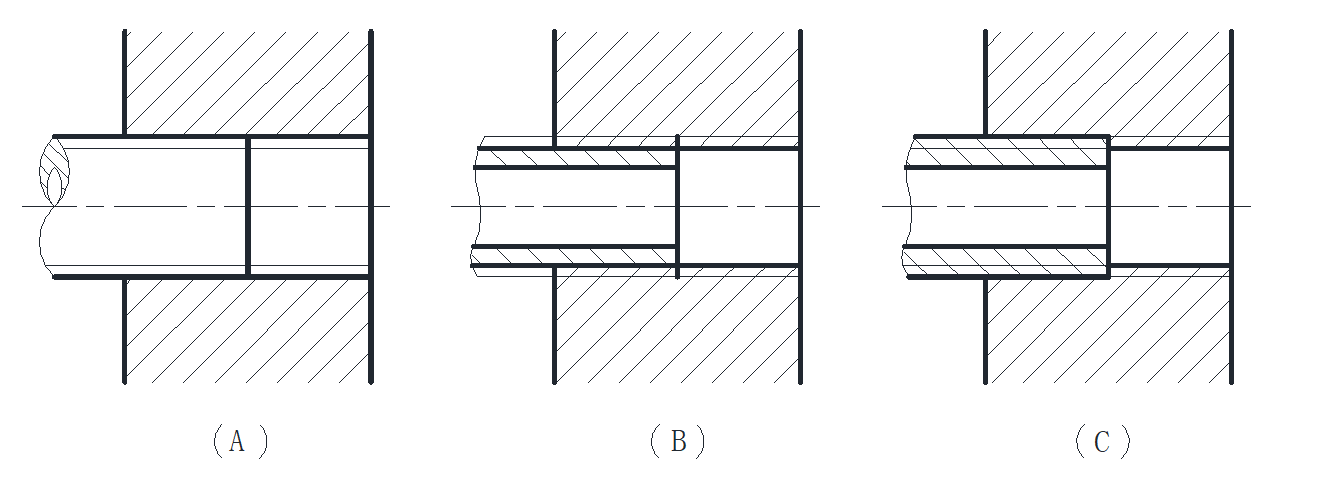

在下面内外螺纹旋合图中，画法正确的是（  ）。
选项：
A:A
B:C
C:B
答案: 【】

8、单选题：

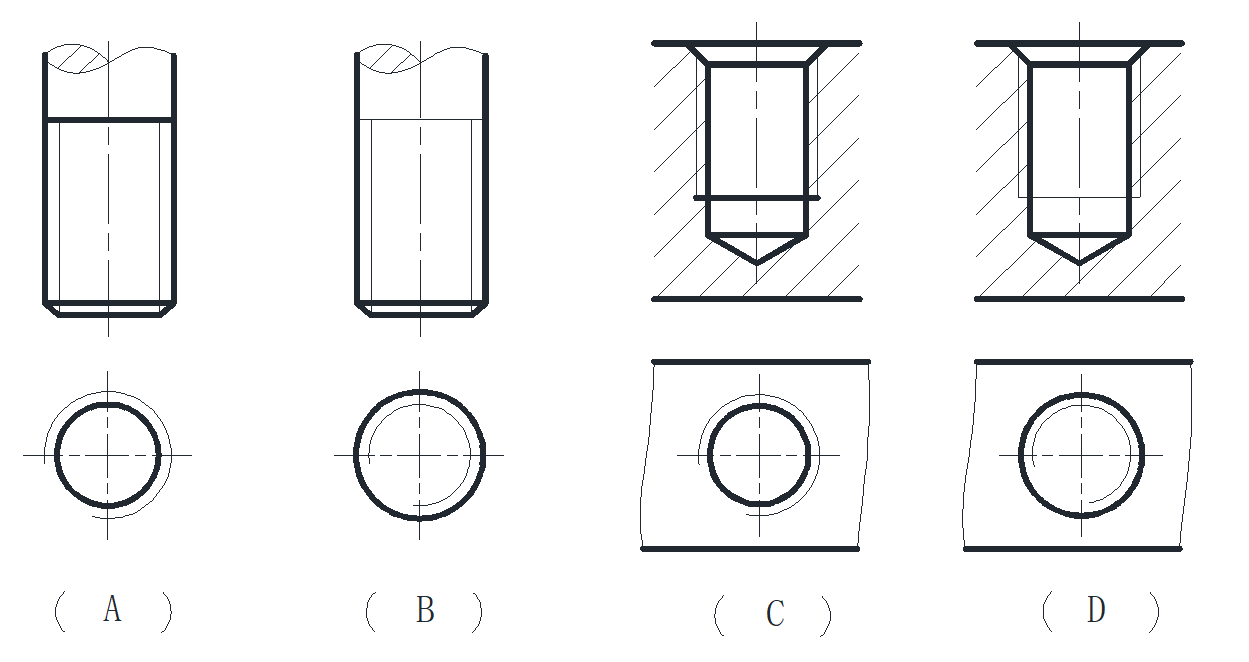

下图中正确的螺纹画法是（  ）。
选项：
A:A
B:B
C:D
D:C
答案: 【】

9、单选题：

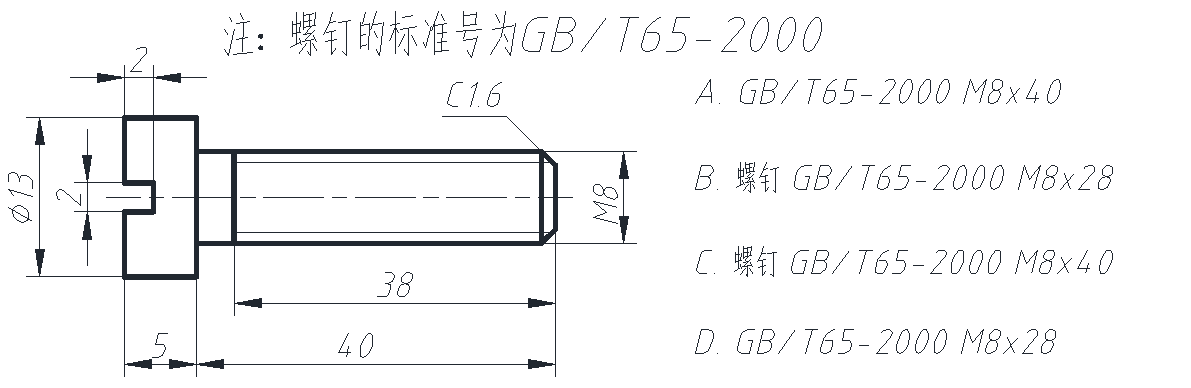

选择下图中正确的螺钉规定标记（  ）。
选项：
A:D
B:B
C:A
D:C
答案: 【】

10、单选题：
（  ）顶面有1:100的斜度，连接时将键打入键槽。

选项：
A:普通平键
B:半圆键
C:钩头楔键
答案: 【】

第七章 单元测试

1、单选题：
以下可以在零件上作尺寸基准的是（ D ）Ⅰ．较大的加工面；Ⅱ．结合面；Ⅲ．对称平面；Ⅳ．重要端面；Ⅴ．螺纹；Ⅵ．轴线。

选项：
A:Ⅰ+Ⅱ+Ⅲ+Ⅳ+Ⅵ
B:Ⅰ+Ⅱ+Ⅲ+Ⅳ
C:Ⅱ+Ⅲ+Ⅳ+Ⅴ+Ⅵ
D:Ⅰ+Ⅱ+Ⅲ
答案: 【】

2、单选题：
关于在零件图上轴或孔的退刀槽的尺寸标注，下列说法中不正确的是（ ）

选项：
A:槽的宽度尺寸和槽的直径尺寸可单独标出
B:可用“槽宽×直径”的形式标注
C:可用“槽宽×深度”的形式标注
D:可用“槽宽×半径”的形式标注
答案: 【】

3、单选题：
零件图中的零件尺寸之所以不应注成封闭的尺寸链，是为了（ ）

选项：
A:使图面上的尺寸标注清晰、整洁
B:提高加工精度
C:便于测量检验
D:空出一个不重要的尺寸不注来容纳累积误差
答案: 【】

4、单选题：
在读零件图时，以下说法正确的是（ ）

选项：
A:读零件图可运用组合体的读图方法
B:零件图为零件的加工提供必要的技术条件
C:零件的材料决定了采用何种加工方法
D:零件测量主要依据于零件的加工精度
答案: 【】

5、单选题：
零件图的技术要求中，不包含（ ）

选项：
A:零件的材料
B:表面粗糙度
C:形状和位置公差
D:尺寸公差
答案: 【】

6、单选题：
绘制零件图时，如需放大一倍绘制，应在标题栏“比例”一项中填写（ ）

选项：
A:M1：2
B:1：2
C:1：1
D:2：1
答案: 【】

7、判断题：
铸造圆角的主要作用是美观。
选项：
A:对
B:错
答案: 【】

8、判断题：

轴上有三个退刀槽，为了车削方便，槽的深度应一致。

选项：
A:对
B:错
答案: 【】

9、判断题：
凸台的作用主要是为了减少加工面积，并使配合面接触良好。
选项：
A:对
B:错
答案: 【】

10、单选题：
加工零件表面，经放大后可看到间距较小的峰谷，这种微观不平程度，称为（  ）

选项：
A:表面光滑度
B:不平度
C:轮廓算术平均偏差
D:表面粗糙度
答案: 【】
