一、2025年秋江苏开放大学机械制图第一次作业单选题答案
1、我国《技术制图》和《机械制图》国家标准，简称国标，代号为（）。
A、T/G
B、GB/T
C、ISO
D、OSI
学生答案：B
2、零件不可见的轮廓线用（）表示。
A、细实线
B、粗虚线
C、细虚线
D、粗实线
学生答案：C
3、平面图形绘图的顺序是：（）
A、已知线段-中间线段-连接线段
B、中间线段-连接线段-已知线段
C、连接线段-中间线段-已知线段
D、已知线段-连接线段-中间线段
学生答案：A
4、在机械制图中，汉字应写成（）。
A、黑体字
B、宋体字
C、楷体字
D、长仿宋体字
学生答案：D
5、确定平面图形上几何元素形状和大小的尺寸称为（）。
A、尺寸
B、定位尺寸
C、定形尺寸
D、总体尺寸
学生答案：C
6、投射线与投影面相垂直的平行投影法，称为（）。
A、中心投影法
B、平行投影法
C、斜投影法
D、正投影法
学生答案：D
7、判断所示平面为（）。
A、侧垂面
B、水平面
C、正垂面
D、铅垂面
学生答案：C
8、图纸幅面是指绘制工程图时所使用的图纸大小，即是指图纸的宽度与长度（BXL）围成的图纸面积。那么A0图纸的幅面尺寸为()。
A、841X1189
B、210X297
C、297X420
D、594X841
学生答案：A
二、2025年秋江苏开放大学机械制图第一次作业填空题答案
1、（）是指正圆锥体的底圆直径与高度之比。
学生答案：锥度
2、每一张技术图样中都应该画出标题栏。标题栏一般位于图纸的（）。
学生答案：右下角
3、图样中，比例是指（）。
学生答案：图形与其实物相应要素的线性尺寸之比
4、图纸幅面是指绘制工程图时所使用的图纸大小，即是指图纸的宽度与长度（BXL）围成的图纸面积。那么A3图纸的幅面尺寸为（）。
学生答案：297×420
5、（）是指一直线或平面对另一直线或平面的倾斜程度。
学生答案：斜度
6、当直线（或平面）垂直于投影面时，其投影（）或（），这种性质叫（）；
学生答案：积聚成一点；一条直线；积聚
三、2025年秋江苏开放大学机械制图第一次作业多选题答案
1、三视图之间的投影规律是()。
A、主、俯、左视图无关
B、俯、左视图宽相等
C、主、左视图高平齐
D、主、俯视图长对正
学生答案：B；C；D
2、组合体形体分析的内容有分析（）。
A、相对位置
B、形状
C、基本体
D、组合方式
学生答案：A；B；C；D
3、组合体的组合类型有（）。
A、重合
B、叠加型
C、叠加和切割的综合
D、切割型
学生答案：B；C；D
4、回转体有（）。
A、圆环体
B、圆球体
C、圆柱体
D、圆锥体
学生答案：A；B；C；D
5、标注尺寸的四要素是()。
A、尺寸线
B、尺寸界线
C、箭头
D、尺寸数字
学生答案：A；B；C；D
6、常用比例有()。
A、放大比例
B、任意比例
C、缩小比例
D、原值比例
学生答案：A；C；D
7、视图包括（）。
A、基本视图
B、斜视图
C、向视图
D、局部视图
学生答案：A；B；C；D
四、2025年秋江苏开放大学机械制图第一次作业简答题答案
题型：简答题主观题分值15分难度：较难得分：15

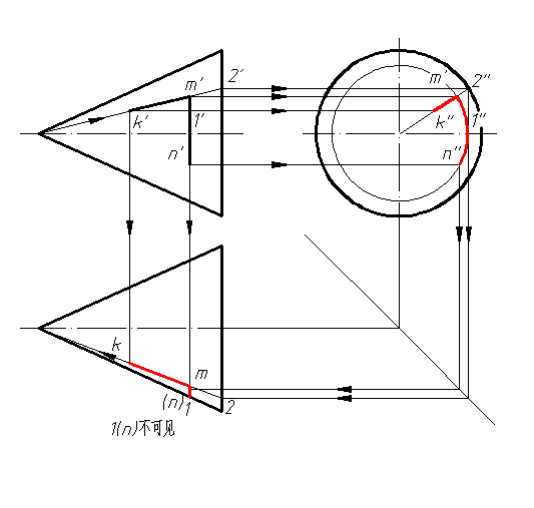

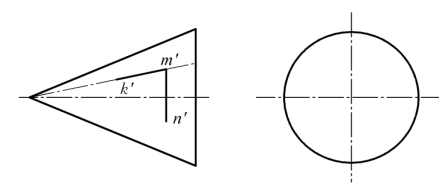

1、已知回转体的两面投影及其表面上线KMN的一面投影，完成其三面投影（请截图或者下载题目附件完成后拍照上传，勿上传附件，否则按零分处理）
学生答案：（自行尺规手绘，直接上传0分）
题型：简答题主观题分值20分难度：较难得分：20

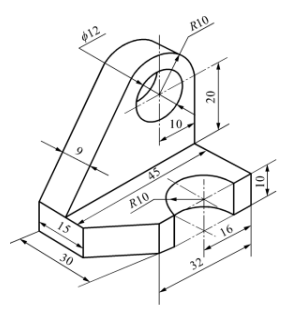

2、由立体图画三视图（请截图或者下载题目附件完成后拍照上传，勿上传附件，否则按零分处理）
学生答案：（自行尺规手绘，直接上传0分）
题型：简答题主观题分值15分难度：较难得分：15

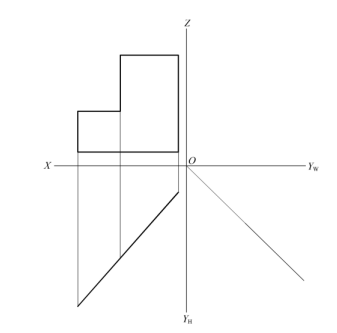

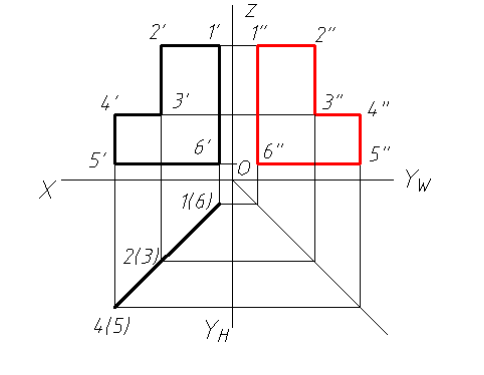

3、补全平面图形的W面投影（请截图或者下载题目附件完成后拍照上传，勿上传附件，否则按零分处理）
学生答案：（自行尺规手绘，直接上传0分）
