2025年秋江苏开放大学检测技术形考作业一答案

学生答案：B；D；E；F

2、自感式传感器常见的形式有变气隙式自感传感器、变面积式自感传感器、螺线管式自感传感器和差动螺线管式自感传感器。其中（）电感传感器仅能工作在很小一段的区域，因而只能用于微小位移的测量；（）电感传感器结构简单，制作容易，适合于位移较大的场合测量。

A、差动螺线管式

B、螺线管式

C、变面积式

D、变气隙式

学生答案：B；D

3、为了消除应变片的温度误差，可采用的温度补偿措施包括（）、（）和（）三种方法。

A、冷端温度补偿

B、桥路补偿

C、双丝自补偿

D、单丝自补偿

学生答案：B；C；D

4、传感器一般由（）、（）、（）三部分组成。

A、放大元件

B、敏感元件

C、转换元件

D、转换电路

E、抗干扰元件

学生答案：B；C；D

5、（）会改变电容式传感器的电容。

A、改变极板间电压

B、改变极板面积

C、改变介电常数

D、改变极板间距离

学生答案：B；C；D

6、电容式传感器信号转换电路中，（）用于差动电容量变化的测量。

A、二极管双T型交流电桥

B、调频电路

C、运算放大电路

D、脉冲宽度调制电路

学生答案：A；D

7、差动螺线管式电感传感器的配用测量电路一般不适合选用（）。

A、运算放大器电路

B、直流电桥

C、变压器式交流电桥

D、脉冲宽度调制电路

学生答案：A；B；D

三、2025年秋江苏开放大学检测技术形考作业一简答题答案

题型：简答题主观题分值15分难度：一般得分：15

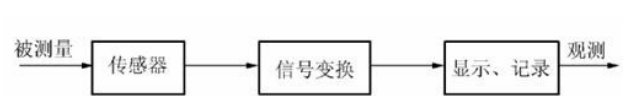

1、下图为测试系统的组成框图，请说明各组成部分的作用。

学生答案：传感器作为测试系统的第一环节，将被测量转化为人们所熟悉的各种信号，通常传感器将被测量转换成电信号；

信号变换部分是对传感器所送出的信号进行加工，如信号的放大、滤波、补偿、校正、模数转换、数模转换等，经过处理使传感器输出的信号便于传输、显示或记录；

显示与记录部分将所测信号变为便于人们理解的形式，以供人们观测和分析。

题型：简答题主观题分值15分难度：简单得分：15

2、什么是变压器电桥电路中的零点残余电压？简述零点残余误差产生原因。

学生答案：在变压器电桥电路中，当传感器的活动衔铁处于差动电感的中间位置附近时，无论怎样调节衔铁的位置，均无法使转换电路输出为零，总有一个很小的输出电压存在，此电压称为零点残余电压。

零点残余电压产生的主要原因：

1)两电感线圈等效参数不完全对称；

2)存在寄生参数，如线圈的寄生电容等；

3)电源电压含有高次谐波；

4)励磁电流太大使磁路的磁化曲线存在非线性区等。

题型：简答题主观题分值15分难度：简单得分：15

3、请解释金属丝灵敏系数Ks的物理意义?分析横向效应对灵敏度系数的影响。

学生答案：金属丝灵敏系数Ks的物理意义是单位应变所引起的电阻相对变化。

横向效应是指金属丝绕成栅状，由于弯曲部分的影响，导致敏感栅在变形时总的电阻变化比单根金属丝的电阻变化小的现象。因此，由于横向效应的存在，应变片的灵敏度系数小于金属单丝灵敏度系数。
