一、2025年秋江苏开放大学可编程控制器应用技术第1次作业判断题答案
1、PLC中与外部设备有联系的存储器只有输入映像寄存器和输出映像寄存器。
A、正确
B、错误
学生答案：A
2、如果STEP 7-Micro/WIN中设置的PLC型号与实际PLC型号不符将出现警告信息，但可以不修改CPU型号而直接下载PLC程序。
A、正确
B、错误
学生答案：B
3、工具条提供了多种操作的快捷按钮。
A、正确
B、错误
学生答案：A
4、定时器在使用时，如果需要延时更长时间则需要对定时器进行扩展，可采用多个定时器并级使用来实现长时间延时。
A、正确
B、错误
学生答案：B
5、在某一S7-200系列PLC程序中，如果某个编号继电器线圈出现多次，则编译时将会出现提示语法错误。
A、正确
B、错误
学生答案：B
6、LPS和LPP可以配对使用，也可以单独使用。
A、正确
B、错误
学生答案：B
7、符号表建立了自定义符号名与直接地址编号之间的关系。当程序被编译后下载到PLC时，所有符号地址被转换为绝对地址。符号表中的信息也一并被下载到PLC中。
A、正确
B、错误
学生答案：B
8、指令LRD与LPP/LPS两条指令的功能是等价的。
A、正确
B、错误
学生答案：A
9、S7-200系列PLC的输出电路只有继电器和晶体管两种类型。
A、正确
B、错误
学生答案：A
10、触点指令代表CPU对存储器的写操作，常开触点和存储器的位状态一致，常闭触点和存储器的位状态相反。
A、正确
B、错误
学生答案：B
二、2025年秋江苏开放大学可编程控制器应用技术第1次作业单选题答案
1、下列哪项属于按字寻址（）。
A、IW0
B、I12
C、IB0
D、I0.2
学生答案：A
2、当PLC的输出电路为晶体管输出时，PLC的供电电源为（）。
A、380V AC
B、24V DC
C、220V AC
D、5V DC
学生答案：B
3、S7-200系列PLC的逻辑堆栈的深度有（）层。
A、3
B、6
C、9
D、12
学生答案：C
4、在第一个扫描周期接通可用于初始化子程序的特殊存储器位是（）。
A、SM0.3
B、SM0.1
C、SM0.0
D、SM0.2
学生答案：B
5、下列哪种方法用于较简单梯形图程序设计。（）
A、逻辑设计法
B、顺序控制继电器设计法
C、经验设计法
D、继电器控制电路移植法
学生答案：C
6、在STEP 7-Micro/WIN中，包含程序编辑器和局部变量表的用户窗口是（）。
A、程序块
B、数据块
C、交叉引用
D、符号表
学生答案：A
7、在下面的梯形图程序对应的语句表指令中，将不会出现哪条指令？（）
A、LRD
B、ALD
C、LPS
D、LPP
学生答案：A
8、边沿触发EU/ED指令（）。
A、EU/ED检测到上升沿/下降沿时，产生一个扫描周期宽度的脉冲
B、ED检测到上升沿时，产生一个扫描周期宽度的脉冲
C、EU检测到下降沿时，产生一个扫描周期宽度的脉冲
D、信号从1变0或从0变1时，EU/ED均不产生扫描周期宽度的脉冲
学生答案：A
9、在编写梯形图程序时，下面那句话是正确的。（）
A、线圈之间可以自由地以串联或并联的形式存在
B、线圈只能以单个形式存在
C、触点之间可以自由地以串联或并联的形式存在
D、触点只能以单个形式存在
学生答案：C
10、在梯形图中，能流的流动方向及层次改变只能（）。
A、从右到左、先上后下
B、从左到右、先上后下
C、从右到左、先下后上
D、从左到右、先下后上
学生答案：B
三、2025年秋江苏开放大学可编程控制器应用技术第1次作业简答题答案
题型：简答题主观题分值10分难度：中等得分：10
1、什么是符号地址？采用符号地址有哪些好处？
学生答案：在STEP 7-Micro/WIN编程软件中，具有用符号编址的一种工具表，称为符号表。符号地址是指将作为操作数的编程元件采用一种符号表示，该符号为具有实际含义的自定义符号，编写PLC程序前，先利用符号表来建立自定义符号与直接地址编号之间的关系。那么在编写程序时，不论是利用梯形图或语句表编程都可直接采用该符号作为操作数来编程。采用符号地址的好处是便于记忆、理解和阅读程序，特别是当编程元件的绝对地址发生变化时，不需要在程序中逐个修改，而只需修改符号表中的地址就能达到一改全改的目的。
题型：简答题主观题分值10分难度：中等得分：10
2、PLC执行程序的过程分为哪三个阶段？（10分）
学生答案：PLC执行程序的过程分为输入采样阶段、程序执行阶段、输出刷新等三个阶段。 （1）输入采样阶段：PLC扫描所有输入端口的状态并存储到输入映像寄存器，确保程序执行时输入信号的一致性。此时外部输入变化不会影响寄存器中的数据，需等到下一个扫描周期才会重新采样。 （2）程序执行阶段：根据用户程序（如梯形图、指令表）逐条执行逻辑运算，运算结果存储到输出映像寄存器。若使用梯形图，执行顺序为先上后下、先左后右。 （3）输出刷新阶段：将输出映像寄存器的状态传输到实际输出端口，驱动外部设备。此时输入或输出的变化会直接影响下一周期的运算结果。 这三个阶段循环进行，构成PLC的扫描周期。
题型：简答题主观题分值20分难度：简单得分：20

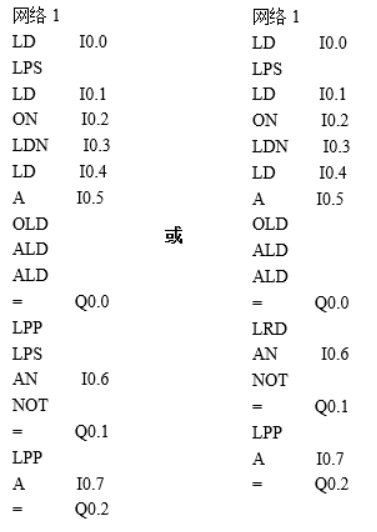

3、根据给定的梯形图程序写出对应的语句表指令。
学生答案：
